Rost und Korrosion verstehen – Grundlagen & Metalle

Rost ist das Korrosionsprodukt von Eisen und Stahl — ein poröses, bräunlich-rotes Gemisch aus verschiedenen Eisenoxiden und -hydroxiden, das entsteht, wenn Eisen in Gegenwart von Sauerstoff und Wasser oxidiert. Anders als schützende Oxide anderer Metalle ist Rost porös, hält Feuchtigkeit und beschleunigt seinen eigenen Fortschritt.

Die typische Reaktionsgleichung der Rostbildung lautet vereinfacht: Eisen (Fe) reagiert mit Sauerstoff (O₂) und Wasser (H₂O) zu Eisen(III)-oxid-Hydrat, dem eigentlichen Rost. Entscheidend dabei ist, dass Rost keine schützende, dichte Deckschicht bildet wie etwa Aluminium oder Edelstahl — er ist porös und leitfähig, hält Feuchtigkeit und gibt damit weiterer Korrosion darunter immer neue Angriffsfläche. Rost schützt sich also nicht selbst, sondern beschleunigt seinen eigenen Fortschritt.

Korrosion ist der Oberbegriff für die chemische oder elektrochemische Reaktion eines Werkstoffs mit seiner Umgebung, die zur Zerstörung oder Beeinträchtigung des Materials führt. Rost ist die spezifische Form von Korrosion, die nur bei Eisen und Stahl auftritt.

Nicht nur Eisen korrodiert — Aluminium, Kupfer, Zink und andere Metalle zeigen ebenfalls Korrosionserscheinungen, allerdings mit anderem Verlauf und anderer Wirkung: Aluminium bildet eine dichte Oxidschicht, die es selbst schützt, Kupfer bildet die bekannte grüne Patina (Grünspan), Zink bildet eine schützende Zinkoxidschicht. Gemeinsam ist allen Korrosionsformen, dass ein Metall durch Reaktion mit seiner Umgebung Elektronen abgibt und dabei verändert oder abgebaut wird. „Rost“ im eigentlichen Sinn ist chemisch und optisch spezifisch für Eisen und Stahl.

Rost entsteht durch Oxidation: Eisenatome geben Elektronen ab, reagieren mit Sauerstoff und Wasser und bilden dabei Eisenoxide. Dieser Prozess läuft in Gegenwart eines Elektrolyten (z. B. feuchte Luft oder Salzwasser) als elektrochemische Reaktion ab — an der Anode wird Eisen oxidiert, an der Kathode werden Elektronen durch Sauerstoff oder Wasserstoffionen aufgenommen.

Im Detail laufen an einer Stelle der Eisenoberfläche, die als Anode wirkt, Eisenatome in Lösung (sie geben Elektronen ab und werden zu Fe²⁺-Ionen). An einer anderen Stelle, der Kathode, werden diese Elektronen vom gelösten Sauerstoff aufgenommen. Das Ergebnis: An der Anode bilden sich Eisenionen, die mit Hydroxidionen reagieren und schließlich zu den verschiedenen Eisenoxiden und -hydroxiden werden, die zusammen den Rost ausmachen. Selbst scheinbar trockene Metalloberflächen tragen bei Luftfeuchtigkeit einen unsichtbaren, dünnen Wasserfilm, der als Elektrolyt genügt, um diese Reaktionskette in Gang zu setzen.

Ein Elektrolyt ist eine Flüssigkeit, in der sich Ionen (elektrisch geladene Teilchen) lösen und dadurch elektrischen Strom leiten können. Bei der Korrosion ermöglicht der Elektrolyt den Ionentransport zwischen Anode und Kathode — ohne Elektrolyt ist elektrochemische Korrosion nicht möglich.

Reines Wasser ist bereits ein schwacher Elektrolyt. Sobald Salze, Säuren oder andere ionische Verbindungen im Wasser gelöst sind, steigt die Leitfähigkeit — und damit die Korrosionsgeschwindigkeit — erheblich. Genau das macht Streusalz auf Fahrzeugunterboden so aggressiv: Die Chlorid-Ionen aus dem Salz erhöhen die Leitfähigkeit des Schmutzwasserfilms auf der Karosserie massiv und beschleunigen alle elektrochemischen Korrosionsvorgänge. Schon ein dünner Feuchtigkeitsfilm auf dem Metall, wie er bei normaler Luftfeuchtigkeit entsteht, genügt als Elektrolyt, um Korrosionsvorgänge in Gang zu setzen.

Beide sind unverzichtbare Reaktionspartner: Sauerstoff nimmt die Elektronen auf, die das Eisen bei der Oxidation abgibt; Wasser stellt den Elektrolyten bereit, der den Ionentransport ermöglicht. Ohne Sauerstoff und ohne Feuchtigkeit kann Rost an Stahl nicht entstehen.

Das erklärt, warum trockene Lagerung Stahl sehr gut schützt — in absolut trockener Umgebung ohne Luftfeuchtigkeit und ohne flüssiges Wasser rostet Stahl nicht. Es erklärt aber auch, warum Fahrzeug-Hohlräume so gefährdet sind: Dort sammelt sich Feuchtigkeit, die nicht abtrocknet, und kann in Kombination mit eingedrungenem Sauerstoff über Monate und Jahre ungestört weiter reagieren.

Eine elektrochemische Korrosionszelle besteht aus einer Anode (dem Bereich, der korrodiert, weil er Elektronen abgibt), einer Kathode (dem Bereich, der die Elektronen aufnimmt) und dem verbindenden Elektrolyten. Der Metallabbau findet immer an der Anode statt.

Wichtig zu verstehen: Anode und Kathode müssen keine verschiedenen Metalle sein. Bereits auf einer einzigen, scheinbar homogenen Stahloberfläche entstehen durch Gefügeunterschiede, Spannungen, Oberflächenverschmutzungen oder Sauerstoffkonzentrationsgefälle lokal unterschiedliche Potenziale — aus denen sich Mikro-Korrosionszellen (sogenannte Lokalelemente) entwickeln. Das Metall korrodiert sich also buchstäblich selbst von innen heraus, ohne dass ein zweites Metall in Kontakt sein muss.

Ein Lokalelement ist eine mikroskopisch kleine Korrosionszelle, die sich auf einer einzigen Metalloberfläche bildet, wenn benachbarte Bereiche unterschiedliche elektrochemische Potenziale aufweisen. Lokale Unterschiede in Zusammensetzung, mechanischer Spannung oder Sauerstoffkonzentration genügen, um Anode und Kathode auf engstem Raum zu erzeugen.

Praktisch bedeutet das: Selbst unlegierter Stahl aus scheinbar homogenem Material ist auf mikroskopischer Ebene nie vollständig gleichmäßig — Korngrenzen, Gefügebestandteile wie Ferrit und Zementit oder auch nur lokal unterschiedliche Sauerstoffkonzentrationen im Elektrolyten reichen aus, um Anoden- und Kathodenbereiche zu erzeugen. An Knicken, Schweißnähten oder Bearbeitungsspuren sind diese Unterschiede besonders ausgeprägt.

Salze erhöhen als Elektrolyt die Ionenkonzentration im Wasserfilm auf dem Metall und damit die elektrische Leitfähigkeit — was die Korrosionsreaktion massiv beschleunigt. Alle chloridhaltigen Salze sind besonders aggressiv, da Chlorid-Ionen Schutzschichten auf Metallen aufbrechen können.

Im Winterdienst kommen vor allem Natriumchlorid (NaCl, klassisches Streusalz, wirksam bis etwa −10 °C), Calciumchlorid (CaCl₂, wirksam bis −20 °C) und Magnesiumchlorid (MgCl₂) zum Einsatz. Alle drei sind aus Korrosionssicht gleichermaßen schädlich — die Chlorid-Ionen sind der korrosive Wirkstoff, nicht die spezifische Salzart. Calcium- und Magnesiumchlorid haften als Feuchtsalze besonders gut auf Oberflächen und Karosserien, was ihre Verweildauer und damit die Kontaktzeit mit dem Metall verlängert.

Weil Streusalz alle Voraussetzungen für maximale elektrochemische Korrosion vereint: Es erhöht die Elektrolytleitfähigkeit des Wasserfilms auf dem Metall, und Chlorid-Ionen sind besonders wirksam darin, Schutzschichten aufzubrechen und direkt am Stahl anzugreifen.

Ohne Streusalz ist der Wasserfilm auf einem Fahrzeug ein schwacher Elektrolyt mit begrenzter Korrosivität. Mit Streusalz steigt die Ionenkonzentration sprunghaft, die Leitfähigkeit steigt mit ihr — und die Korrosionsgeschwindigkeit vervielfacht sich. Gleichzeitig dringen Chlorid-Ionen aktiv in Deckschichten ein und destabilisieren die natürliche Passivschicht auf Stahl. Das ist der Grund, warum Fahrzeuge, die regelmäßig auf gesalzten Straßen fahren, ohne Korrosionsschutz und regelmäßige Pflege deutlich schneller Karosserieschäden zeigen als Fahrzeuge in küstenfernen, milden Klimazonen ohne Winterdienst.

Hauptsächlich Natriumchlorid (klassisches Streusalz), ergänzt durch Calciumchlorid und Magnesiumchlorid bei tieferen Temperaturen. Alle sind Chlorid-Salze und damit aus Korrosionssicht vergleichbar aggressiv gegenüber Fahrzeugmetall.

Natriumchlorid ist das billigste und am weitesten verbreitete Streumittel, verliert aber bei etwa −10 °C seine Auftauwirkung. Calciumchlorid und Magnesiumchlorid kommen bei stärkerem Frost zum Einsatz und sind als sogenannte Feuchtsalze besonders klebrig — sie haften gut an Straßenoberflächen, aber eben auch an Karosserien und bleiben dort länger wirksam.

Rechtlich haften Straßenbaulastträger oder Winterdienstpflichtige grundsätzlich nicht für Korrosionsschäden an Fahrzeugen durch den Einsatz von Streusalz — der Einsatz ist gesetzlich erlaubt und wird als unvermeidlicher Nebeneffekt der Verkehrssicherungspflicht gewertet.

Es liegt in der Eigenverantwortung des Fahrzeughalters, sein Fahrzeug durch geeigneten Korrosionsschutz und regelmäßige Pflege (z. B. gründliche Unterbodenreinigung nach dem Winter) vor streusalzbedingter Korrosion zu schützen. Fahrzeughersteller sind verpflichtet, die Karosserie gegen Durchrostung für eine bestimmte Mindestzeit abzusichern, allerdings setzt das voraus, dass das Fahrzeug regelmäßig gewartet und die Karosserie gepflegt wird.

Höhere Temperatur beschleunigt chemische Reaktionen generell — und damit auch Korrosionsvorgänge. Beim Fahrzeug spielt Temperatur vor allem indirekt eine Rolle: Wärme fördert Verdunstung, während Temperaturwechsel durch Kondensation regelmäßig neue Feuchtigkeit in Hohlräumen erzeugen.

Der korrosive Effekt von Temperaturwechseln liegt im Kondensationsprinzip: Wenn ein kaltes Metallbauteil auf warme, feuchte Luft trifft, schlägt sich Feuchtigkeit aus der Luft direkt auf dem Metall nieder — auch wenn es draußen trocken ist. Genau das passiert morgens, wenn ein kalt abgestelltes Fahrzeug der aufsteigenden Tagessonne ausgesetzt wird: Im Inneren von Hohlräumen, wo die Temperatur langsamer steigt, kondensiert Feuchtigkeit und kann nicht mehr abtrocknen.

Kondenswasser entsteht, wenn eine Oberfläche unter den Taupunkt der umgebenden Luft abkühlt — die Luft kann dann nicht mehr die gesamte enthaltene Feuchtigkeit halten, und der Überschuss fällt als Flüssigkeit aus. In Fahrzeug-Hohlräumen passiert das besonders häufig, da dort keine natürliche Belüftung die Feuchtigkeit wieder abtransportiert.

Im Alltag bedeutet das: Jeder Temperaturwechsel — Tag/Nacht, Sommer/Winter, Fahrt/Stillstand — erzeugt potenziell neue Kondensatfeuchtigkeit in Hohlräumen. Da diese Bereiche nicht belüftet werden, trocknet das Kondenswasser nicht ab, sondern reichert sich über die Jahreszeiten hinweg an. Verstärkt wird das durch eingedrungenen Schmutz, der Feuchtigkeit wie ein Schwamm aufnimmt und langfristig speichert. Genau deshalb kann auch ein Fahrzeug, das nie im Regen stand und immer in einer Garage parkt, von innen korrodieren.

Eine Passivschicht ist eine dichte, haftstabile Oxidschicht, die sich auf bestimmten Metallen bildet und den darunterliegenden Werkstoff vor weiterem Angriff schützt — indem sie ihn von der Umgebung abschottet. Eisen bildet keine solche schützende Passivschicht, Edelstahl, Aluminium und Zink hingegen schon.

Der entscheidende Unterschied liegt in der Dichtigkeit: Die Oxidschicht auf Aluminium ist so dünn, dicht und gut haftend, dass sie zuverlässig verhindert, dass Sauerstoff und Feuchtigkeit an das darunterliegende Reinmetall gelangen. Die „Rostschicht“ auf Eisen dagegen ist porös, blättert ab und bietet keinen Schutz — sie hält sogar Feuchtigkeit in Kontakt mit dem Metall und beschleunigt so die weitere Oxidation.

Rost beginnt in der Regel nicht an der sichtbaren Außenfläche, sondern in Hohlräumen, Falzen und Spalten, die von außen nicht einsehbar sind. Sichtbar wird er erst, wenn er sich durch die Blechstärke gearbeitet oder äußere Schichten aufgetrieben hat — dann ist der Schaden bereits erheblich fortgeschritten.

Der typische Verlauf: Feuchtigkeit und Salz dringen in einen Falz oder Hohlraum ein. Dort beginnt langsame elektrochemische Korrosion. Rost ist volumenstärker als das Eisen, aus dem er entstand — er nimmt je nach Hydratationsgrad das Drei- bis Vierfache des ursprünglichen Materialvolumens ein. Dadurch baut er von innen Druck auf, der die Schutzschicht von innen aufbricht oder aufblättert, bevor er nach außen durchdringt. Was außen als „erster sichtbarer Rost“ erscheint, ist in Wirklichkeit das Endstadium eines Prozesses, der Jahre zuvor begonnen hat.

Die elektrochemische Spannungsreihe ordnet Metalle nach ihrem Bestreben, Elektronen abzugeben (unedle Metalle) oder aufzunehmen (edle Metalle). Für den Korrosionsschutz ist sie relevant, weil beim Kontakt zweier Metalle in Gegenwart eines Elektrolyten immer das unedlere bevorzugt korrodiert.

Die Reihenfolge (von unedel nach edel) geht ungefähr: Magnesium → Zink → Aluminium → Eisen/Stahl → Nickel → Zinn → Kupfer → Silber → Gold. Das bedeutet: Zink ist unedler als Eisen — daher schützt eine Zinkschicht auf Stahl, indem Zink bevorzugt korrodiert und das Eisen darunter schont (kathodischer Schutz). Kupfer dagegen ist edler als Eisen — Kupfer in Kontakt mit einer Stahlkarosserie würde bei Feuchtigkeit Korrosion am Stahl beschleunigen, weil der Stahl hier zur Anode wird.

Säuren lösen die natürliche Oxidschicht auf Metallen und greifen das Grundmaterial direkt an — in saurer Umgebung läuft die Rostreaktion deutlich schneller ab als in neutralem Wasser.

Saurer Regen, saure Böden als Spritzwasser am Unterboden, oder bestimmte saure Reinigungsmittel können den pH-Wert des Feuchtigkeitsfilms auf dem Metall senken und die Korrosionsgeschwindigkeit erhöhen. Im Fahrzeugkontext ist das vor allem beim Unterboden relevant, der in direktem Kontakt mit Straßenschmutz und -wasser steht.

Ja. Rost entsteht bereits mit dem hauchdünnen Feuchtigkeitsfilm, den Luftfeuchtigkeit auf jeder Metalloberfläche hinterlässt — ein Fahrzeug muss dafür weder nass sein noch im Regen gestanden haben.

Entscheidend ist nicht flüssiges Wasser im eigentlichen Sinn, sondern ein ausreichender Elektrolyt. Schon ein für das Auge unsichtbarer Wasserfilm aus der Luftfeuchtigkeit genügt, um die elektrochemische Rostreaktion in Gang zu setzen. In geschlossenen, schlecht belüfteten Hohlräumen reicht diese Restfeuchte oft aus, damit Korrosion über Monate hinweg unbemerkt fortschreitet, auch wenn das Fahrzeug äußerlich vollkommen trocken wirkt.

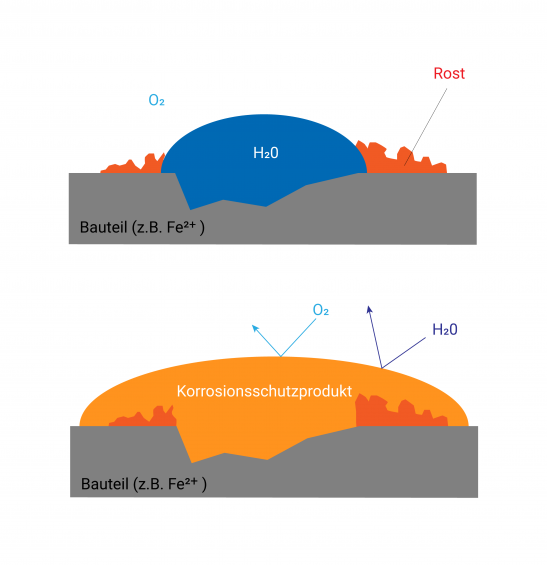

Eine Beschichtung schützt, indem sie eine geeignete Metalloberfläche physisch von Sauerstoff und Feuchtigkeit trennt — ohne diesen Kontakt kann die elektrochemische Rostreaktion gar nicht erst beginnen.

Diese Schutzwirkung hält allerdings nur so lange an, wie die Beschichtung intakt ist und fest auf dem Untergrund haftet. Wird sie beschädigt, etwa durch Steinschlag, eine Bohrung oder mechanischen Abrieb, trifft Feuchtigkeit direkt auf blankes Metall. Besonders kritisch wird es, wenn sich Feuchtigkeit unter einer noch optisch intakten Beschichtung ausbreitet und die Korrosion darunter fortschreitet, bevor überhaupt etwas davon sichtbar wird. Eine Beschichtung schützt also nur so gut, wie ihr Zustand und ihre Haftung auf dem Untergrund es zulassen. Wie eine fachgerechte Oberflächenvorbereitung und Applikation dafür sorgen, dass eine Beschichtung diese Aufgabe zuverlässig erfüllt, erklärt die Themenwelt Verfahren.

Weil die Oxidationsprodukte von Eisen (Rost) porös, nicht haftend und leitfähig sind — anders als die Oxide von Aluminium, Zink oder Chrom, die dicht, haftend und schützend sind. Stahl kann deshalb seinen Korrosionsfortschritt nicht selbst stoppen.

Das Grundprinzip ist das gleiche: Nahezu alle Metalle reagieren mit Sauerstoff zu Oxiden. Entscheidend ist, welche Eigenschaften das entstehende Oxid hat. Aluminiumoxid ist dicht, sehr gut haftend und schließt das darunterliegende Aluminium von der Umgebung ab. Chromoxid (die Basis der Schutzwirkung von Edelstahl) funktioniert ähnlich. Eisenoxide (Rost) dagegen sind porös, sitzen nicht dicht auf dem Metall, fallen mit der Zeit ab und lassen immer neuen Sauerstoff und neue Feuchtigkeit an frisches Metall. Rost „schützt“ sich also nicht selbst, sondern schafft dauerhaft neue Angriffsfläche.

Edelstahl enthält mindestens 10,5 % Chrom, das eine dichte, selbstheilende Chromoxid-Passivschicht bildet und ihn dadurch unter normalen Bedingungen rostfrei macht. Normaler Stahl enthält kein Chrom in dieser Konzentration und hat deshalb keine vergleichbare Schutzschicht.

Die Chromoxid-Passivschicht ist besonders wertvoll, weil sie sich bei Beschädigungen in Gegenwart von Sauerstoff selbst regeneriert („selbstheilend“). Das macht Edelstahl in trockenen bis mäßig feuchten Umgebungen sehr korrosionsbeständig. Die Grenzen beginnen dort, wo Chloridkonzentrationen hoch sind — in Meerwasser, in Kontakt mit Streusalz oder in hochkorrosiven Industrieumgebungen kann auch Edelstahl korrodieren, vor allem als Loch- oder Spaltkorrosion.

Ja — unter bestimmten Bedingungen korrodiert auch Edelstahl. Flugrost (Fremdrostpartikel, die sich auf der Oberfläche ablagern) und Lochkorrosion durch Chlorid-Ionen in der Passivschicht sind die typischen Erscheinungsformen.

Flugrost auf Edelstahl ist häufig kein Eigenrost des Edelstahls, sondern Kontaminierung durch Eisenpartikel aus der Umgebung (etwa von Bremsenabrieb, Stahlwerkzeug oder Bahnverkehrs-Emissionen), die auf der Oberfläche haften und dort rosten. Diese Fremdrostpartikel können allerdings die Passivschicht beschädigen und so auch den Edelstahl selbst angreifen. Echter Edelstahlrost entsteht durch Chloridionen, die die Passivschicht punktuell angreifen — Lochkorrosion, die sich dann von innen ausbreitet.

Aluminium oxidiert zu einer weißen, dichten Aluminiumoxid-Schicht, die das Grundmaterial hermetisch von der Umgebung abschirmt — deshalb „rostet“ Aluminium im Alltag kaum. Der sogenannte Weißrost ist dieses Aluminiumoxid, sichtbar als weißlicher Belag.

Die natürliche Passivschicht auf Aluminium bildet sich innerhalb von Millisekunden nach jeder Beschädigung neu, was sie besonders wirkungsvoll macht. Kritisch wird es bei Kontaktkorrosion mit anderen Metallen und bei chloridhaltigen Elektrolyten — auch Aluminium kann unter Streusalzeinwirkung oder in Verbindung mit anderen Metallen beschädigt werden, insbesondere als Lochkorrosion oder Spaltkorrosion.

Kontaktkorrosion entsteht, wenn zwei Metalle mit unterschiedlichem elektrochemischem Potenzial über einen Elektrolyten verbunden sind. Das unedlere Metall wird dabei zur Anode und korrodiert bevorzugt, das edlere zur Kathode und bleibt geschützt.

Im Fahrzeugbau ist Kontaktkorrosion überall dort relevant, wo verschiedene Metalle aufeinandertreffen: Aluminiumteile an Stahlkarossen, Edelstahlschrauben in Aluminiumbauteilen, Kupferleitungen in Kontakt mit Stahl. Je weiter die beteiligten Metalle in der Spannungsreihe voneinander entfernt sind, desto stärker ist der Korrosionsantrieb. Abhilfe schaffen Trennschichten (Kunststoffscheiben, Beschichtungen) oder bewusste Materialauswahl nach Potenzialkompatibilität.

Verzinkter Stahl trägt eine Schutzschicht aus Zink, das unedler als Stahl ist und deshalb bevorzugt korrodiert — und so das darunterliegende Eisen schont, solange noch Zink vorhanden ist (kathodischer Schutz).

Die Schutzwirkung von Zink beruht auf einem Doppeleffekt: Erstens bildet Zink selbst eine dichte Oxidschicht, die als physikalische Barriere wirkt. Zweitens schützt das unedlere Zink das edlere Eisen auch dort, wo die Zinkschicht beschädigt ist — das bloßliegende Eisen wird nicht sofort angegriffen, weil das umgebende Zink zunächst als Opferanode wirkt. Erst wenn die Zinkschicht vollständig aufgezehrt ist, greift Korrosion das Grundmaterial an.

Bei der Feuerverzinkung wird das Stahlteil vollständig in flüssiges Zink (rund 450 °C) getaucht, wodurch eine metallurgisch mit dem Stahl verbundene, besonders dicke und duktile Zinkschicht entsteht. Elektrolytische Verzinkung erzeugt dünnere Schichten, die aber für viele Anwendungen ausreichend sind.

Der entscheidende Vorteil der Feuerverzinkung liegt in der Schichtdicke und der Verbindungsqualität: Die Zink-Eisen-Legierungsschicht, die sich beim Tauchen bildet, ist nicht nur aufgelagert, sondern metallurgisch integriert — sie kann sich durch mechanische Belastung nicht einfach ablösen. Feuerverzinkung wird deshalb bevorzugt bei strukturell beanspruchten Teilen eingesetzt, die langfristig in korrosiver Umgebung bestehen müssen.

Chromstahl (Edelstahl) ist durch seine Chromoxid-Passivschicht sehr korrosionsbeständig. Verchromter Stahl (galvanisch aufgebrachte Chromschicht auf normalem Stahl) ist weniger beständig, da bei Beschädigung der Chromschicht der darunterliegende Stahl direkt angreifbar wird.

Bei Edelstahl ist das Chrom fest im Metallgefüge legiert und erneuert die Passivschicht bei Beschädigung selbsttätig. Bei galvanisch verchromtem Stahl ist Chrom nur eine dünne, aufgebrachte Schicht — Kratzer oder Beschädigungen legen direkt den darunterliegenden Stahl frei, der dann (verstärkt durch die Edel-Unedel-Paarung mit dem Chrom) bevorzugt korrodiert.

Flugrost bezeichnet kleine Eisenoxid-Partikel, die aus der Umgebung (Bremsenabrieb, Bahnverkehr, Industriestaub) auf eine Metalloberfläche fallen und dort rosten — nicht der eigene Rost des Grundmaterials. Er ist zunächst oberflächlich, kann aber bei Vernachlässigung die Oberfläche schädigen und Eigenrost einleiten.

Flugrost entsteht häufig auf Fahrzeugen, die in der Nähe von Bahnstrecken parken, auf Stahlwerksgeländen oder an stark befahrenen Straßen. Die winzigen Stahlpartikel aus Bremsen, Rädern oder Schienen bohren sich in Lack und Oberfläche ein und beginnen dort zu rosten. Bei Edelstahl ist Flugrost besonders tückisch: Die Fremdrostpartikel können die eigene Passivschicht des Edelstahls angreifen und echten Eigenrost auslösen. Flugrost sollte deshalb zeitnah entfernt werden, bevor er tiefer in die Oberfläche einwandert.

Salzhaltige Küstenatmosphäre greift auch ohne direkten Kontakt mit Salzwasser Metalloberflächen an — feine Salzpartikel setzen sich auf Lack und in Fugen ab und bilden mit Luftfeuchtigkeit einen hochkorrosiven Elektrolytfilm.

Fahrzeuge, die längere Zeit in unmittelbarer Küstennähe stehen — etwa während Seetransport, Hafenlagerung oder Export-Zwischenlagerung — sind Salzaerosolen ausgesetzt, die deutlich aggressiver wirken als Regen oder normale Luftfeuchtigkeit. Das erklärt, warum auch gut geschützte Neufahrzeuge nach der Importroute Anzeichen früher Korrosion zeigen können, obwohl ihre „offizielle“ Nutzung noch kaum begonnen hat.

Gusseisen enthält deutlich mehr Kohlenstoff als normaler Stahl (über 2 %), was es spröder, aber auch gießtauglicher macht. Es korrodiert durch Sauerstoff und Feuchtigkeit wie Stahl, bildet aber durch seinen Graphitanteil teils eine dichtere Oberflächenschicht, die den Fortschritt verlangsamen kann.

Der hohe Graphitanteil in Gusseisen kann bei Korrosion eine Art Schutzschicht bilden, die den weiteren Sauerstoffzutritt verlangsamt — ein Effekt, der als „Graphitisierung“ bezeichnet wird. Im Fahrzeugbau ist Gusseisen vor allem bei Bremsscheiben und Motorblöcken relevant, wo oberflächlicher Rost nach Standzeiten normal und funktional harmlos ist.

Schrauben und Bolzen sind aus mehreren Gründen besonders gefährdet: Sie bestehen oft aus anderem Material als das umgebende Bauteil (Kontaktkorrosion), die Oberfläche ist mechanisch beansprucht, und Feuchtigkeit sammelt sich bevorzugt unter Schraubenköpfen in Spalten.

Unter einem Schraubenkopf entsteht klassische Spaltkorrosion: Feuchtigkeit dringt in den engen Spalt ein, kann aber nicht abtrocknen. Gleichzeitig entsteht dort durch unterschiedliche Sauerstoffkonzentration (wenig Sauerstoff im Spalt, mehr außerhalb) ein Belüftungselement — eine besonders aggressive Korrosionsform, bei der der Spaltbereich zur Anode wird. Dazu kommt mögliche Kontaktkorrosion, wenn Schraube und Aufnahme aus verschiedenen Metallen bestehen.

Moderne Fahrzeuge kombinieren Stahl, Aluminium, Kunststoff und teils Magnesium in zunehmend komplexen Verbundbauweisen — was im Bereich Korrosion vor allem Kontaktkorrosionsrisiken an den Übergängen zwischen verschiedenen Metallen schafft.

Die Gewichtsreduktion im Fahrzeugbau treibt den Einsatz von Aluminium, hochfestem Stahl und Leichtmetalllegierungen voran — was ingenieurtechnisch sinnvoll ist, korrosionstechnisch aber neue Herausforderungen schafft. Überall, wo verschiedene Metalle in Kontakt kommen, muss durch Isolationsschichten, Beschichtungen oder Klebstoffverbindungen sichergestellt werden, dass kein leitender Kontakt über einen Elektrolyten entsteht. Im Reparatur- und Nachbehandlungsbereich ist dieses Wissen wichtig: Nicht jede Behandlungsmethode, die für Stahl konzipiert ist, eignet sich ohne Anpassung für Aluminium-Bauteile.
